KN1000陶瓷涂层主要成分及加温固化工艺

KN1000陶瓷涂层制作工艺：将10mL水与1.35 mL磷酸倒进烧杯放入常规磁力搅拌器中搅拌并加热至60 C ,保温约5 min;磷酸充分溶解后，加入0.50g氢氧化铝并均匀搅拌至溶液澄清;用玻璃棒调试,溶液呈胶状时，停止加热;溶液冷却后加入0.75 g氧化铬及0.20g氧化镁,加入1%~5%CeO2和骨料于溶液中。

KN1000陶瓷涂层热处理工艺：

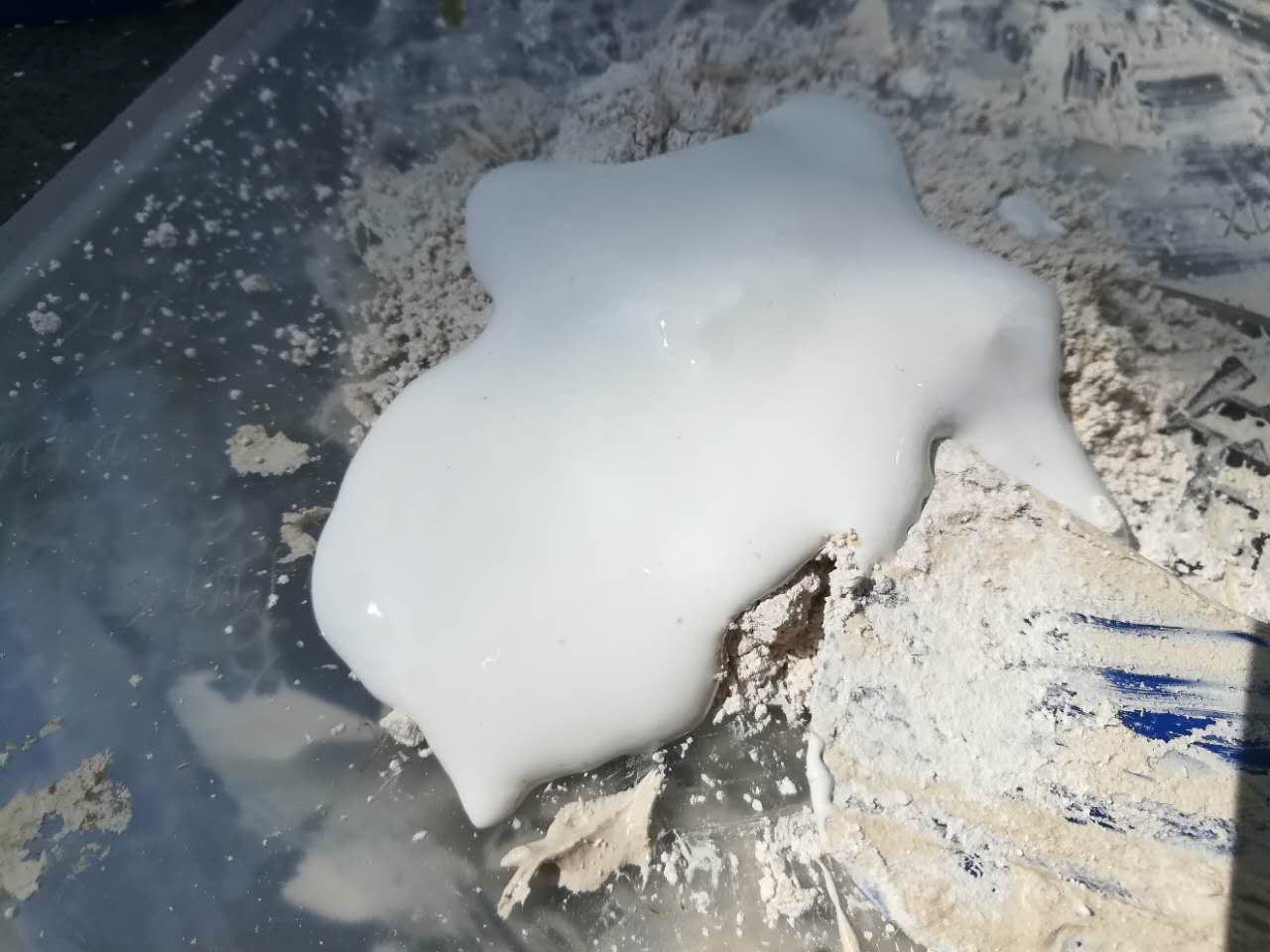

将KN1000陶瓷涂层沉淀物搅拌均匀，室温阴干24h后加热固化,

升温速度约为1～2℃/min,升温步骤:60℃(1.0 h)→120℃(1.0h) →200℃(1.0h)→500℃(0.5h)→600℃(0.5 h)。
